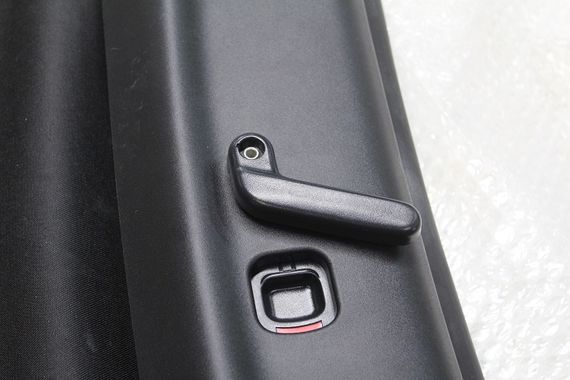

まずはロールトップのハンドル部を外します。

ハンドルの軸になる部分にカバー？キャップ？がありますので外してください。

外すと中のボルトが見えますのでボルトを外してください。

※レバーを全開もしくは全閉にしてレバーの向きを確認しておくと組み直す際に楽です。

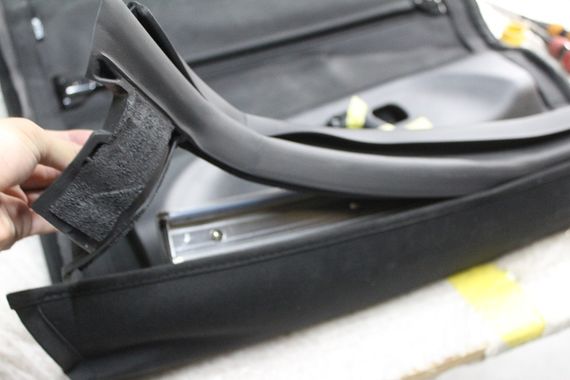

ゴムの部分がガバっと外れます。

※シルバーのレールにしっかりはまっているので、戻す際困らないようにどこにはまっているか確認しながら外してください。

戻す際、きちんとはまっていないと雨漏りの原因になるかもしれません。

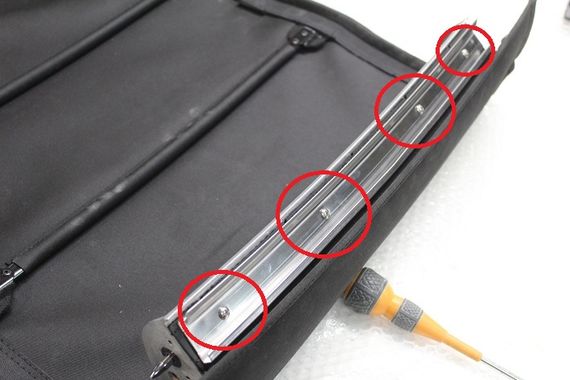

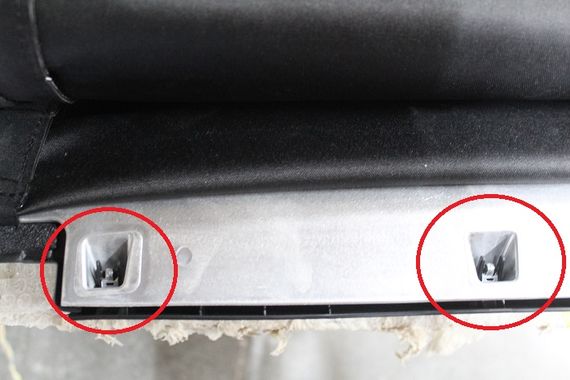

ゴムがはまっていたレール部分の赤丸のボルトを外してください。

片側ずつ、差し込まれている部分をスライドしながら抜いて下さい。

少々キツメです。

ロールトップ以外の部品を組み直して下さい。

※写真右側の白いプラスチックパーツは不要です。

　ロールトップに組み直す際まで保管して下さい。

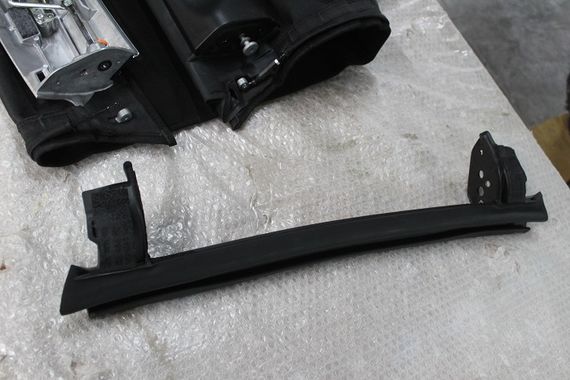

組み直す際はゴムパーツをうまくはめ込めるかが一番のポイントです。

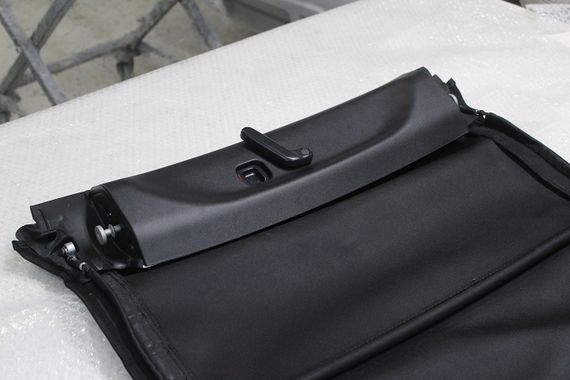

カバーは引っかけてからツメを差し込んでください。

※室内側のカバーがうまくはまらない場合はゴムパーツが干渉している可能性もあります。

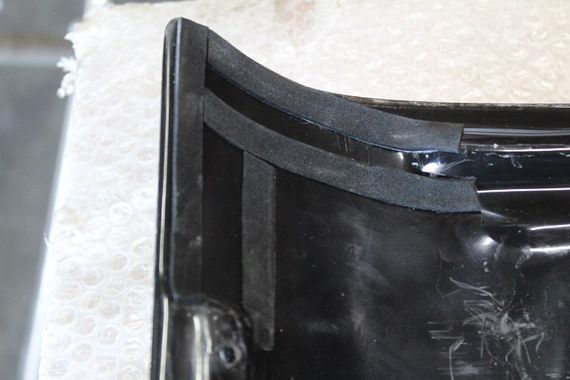

製品の室内側に付属のゴムパッキンをカットして貼り(貼り方の写真が取扱説明書に載っており、さらに製品にうっすらですがケガキのラインがあります。)

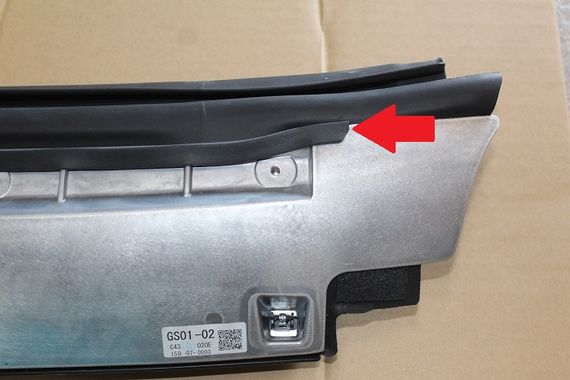

ロールトップから外した取り付け部品に、矢印の付属のフチゴムを取り付けます。

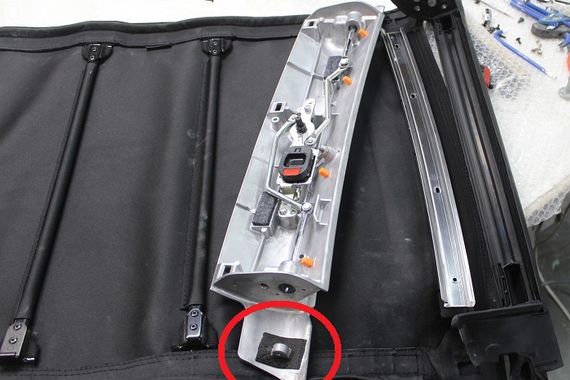

取り付け部品を穴位置を基準にハードトップに合わせて

付属のボルトで取り付けます。

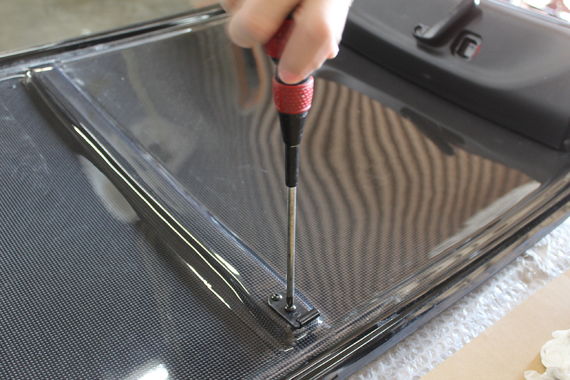

室内センター部に付属の金具を取り付けて完了です。

車体に取り付けて完成です。

車体に乗せる際は2人以上で行い、ピボットは片側ずつ差し込んで下さい。

入りにくい場合は外側に少し開きながら下側に力を加えて押し込んで下さい。

センターの金具、両脇のロックなどはロールトップ同様です。

外側からボルトで取り付けるため、穴があいている状態ですが

穴隠し用のキャップを付属してあります。

また、穴隠しをするサイドカバーも別途ございますので併せてご検討下さい。
